现在有好多厂家在购买消防水炮之后，可能会遇到不知道如何安装的难题。今天我们就来讲一下消防水炮系统和消防水炮系统图，方便厂家了解这方面的知识，解决难题。

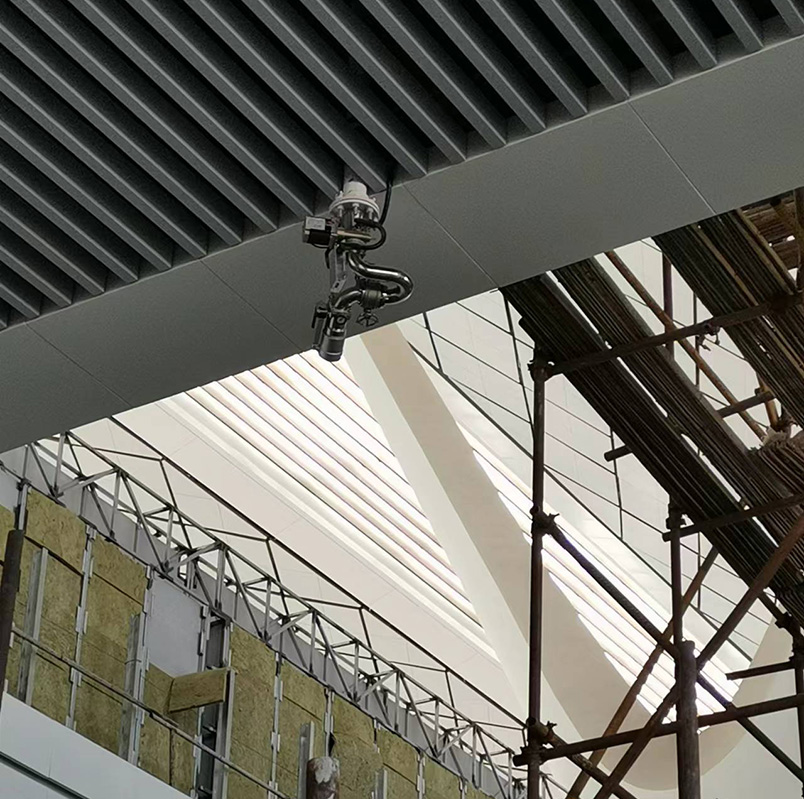

消防水炮系统，一般指整个消防水炮系统，它主要由三个子系统组成：

1、供水系统，由水源、消防水泵、水泵接合器和相应的管路组成。供水系统给整个消防水炮系统提供水源，所以要求水源充足，水泵的大小和扬程和消防水炮相匹配。

2、探测和执行系统，由火灾探测组件，自动报警装置，灭火装置，电源装置等组成，探测和执行系统是能够在火灾发生时，进行火灾探测，执行灭火和报警动作的相关设备。

3、控制系统，消防水炮控制系统由控制主机，区域现场控制箱组成，控制系统可以对供水系统和探测执行系统进行控制，可以实现手动，自动以及现场各种操作，完成发现火灾，扑灭火灾的一系列动作。控制系统是消防水炮系统的大脑，控制系统所运行的程序决定了消防水炮系统自动化、智能化的程度。

这三个系统里面，供水系统是最为简单的，很多厂家所不了解的是探测和执行系统以及控制系统之间如何连接的，害怕安装错误导致出现消防水炮系统组件损坏。下面我们就选择市场上安装使用最多的联纵消防科技的消防水炮系统图，让众多厂家熟悉消防水炮系统，后期有厂家遇到安装问题，按照消防水炮系统图上的线路，就可以解决问题。

这是联纵消防科技的二代智能水炮的系统图：

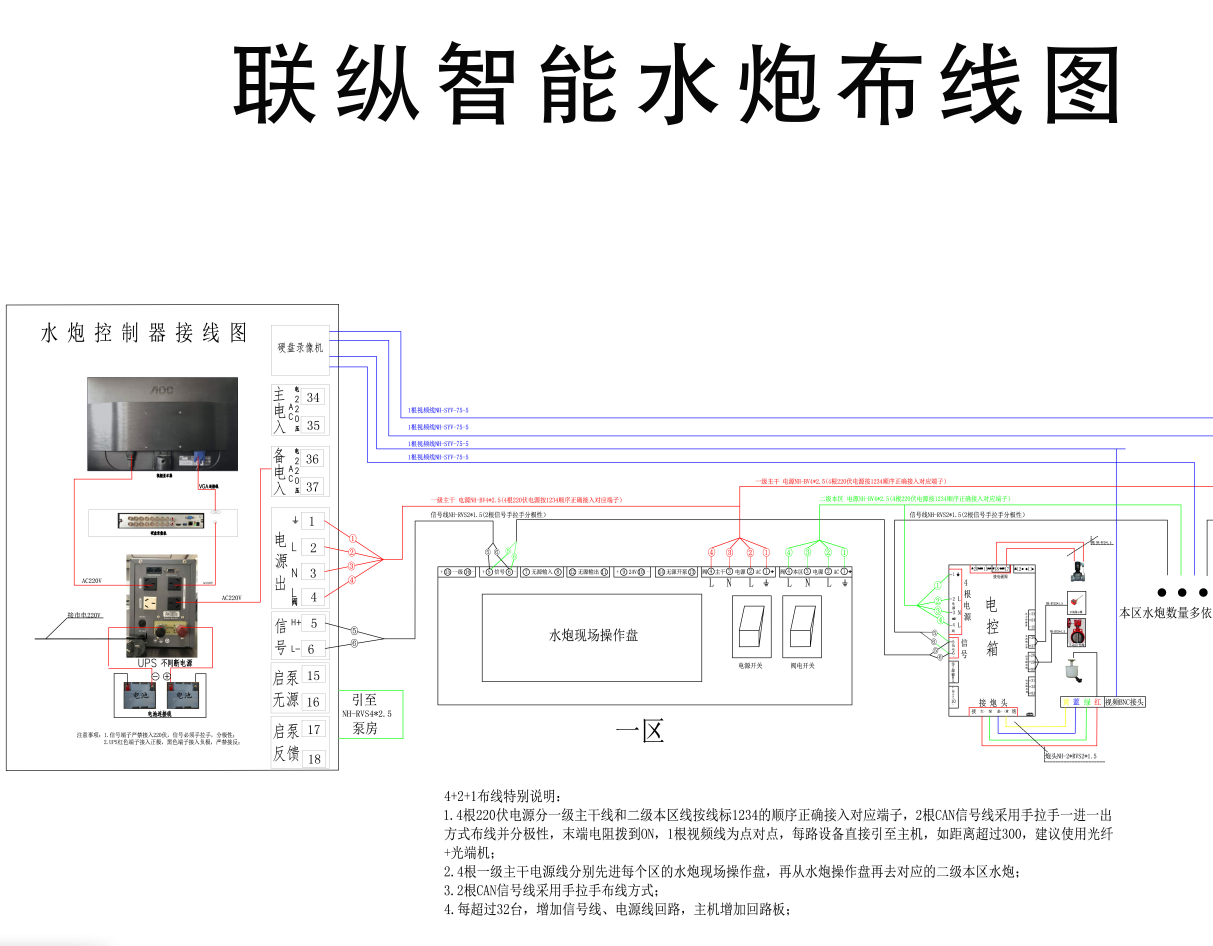

这是整个消防水炮系统布线图，电源线，视频线，信号线，可以根据图示一一接入：

整个消防水炮系统图简洁明了，消防水炮，消防水炮电控箱，消防水炮操作盘都是依次串联接入，如果厂家不知道如何进行消防水炮系统布线，按照此图，就可以进行整个消防水炮系统布线安装，不至于错误安装，导致系统组件损坏。
